FACILITY 設備紹介

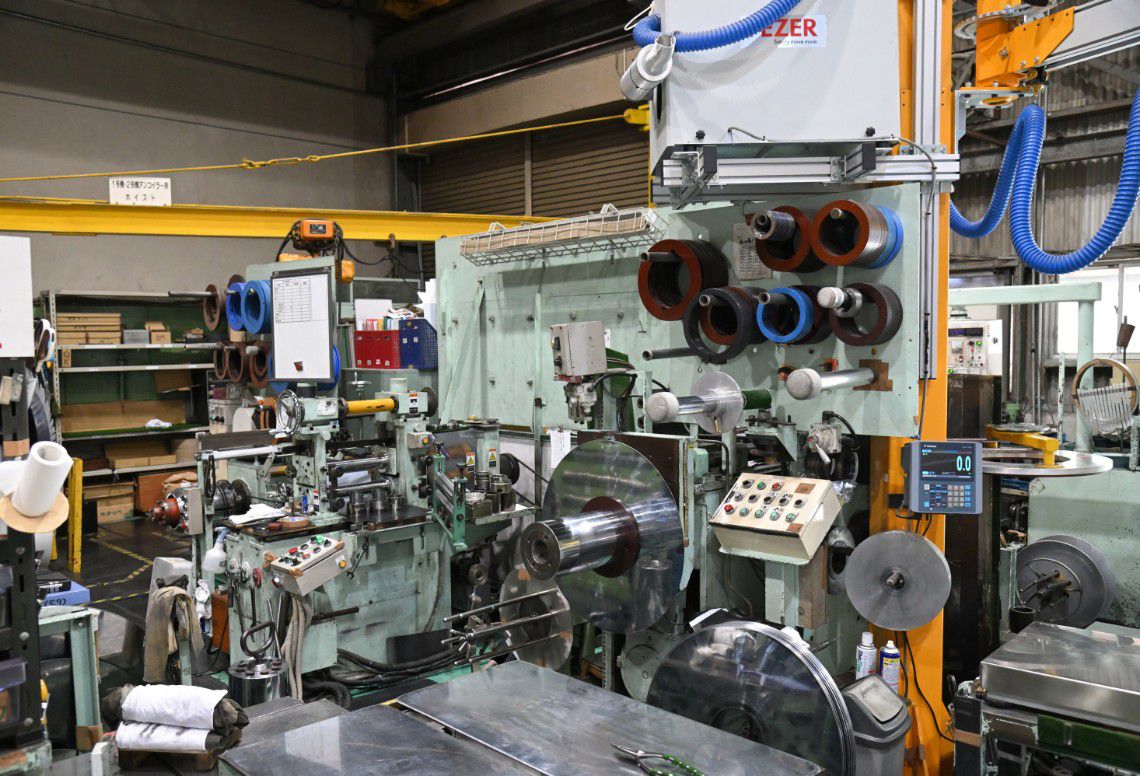

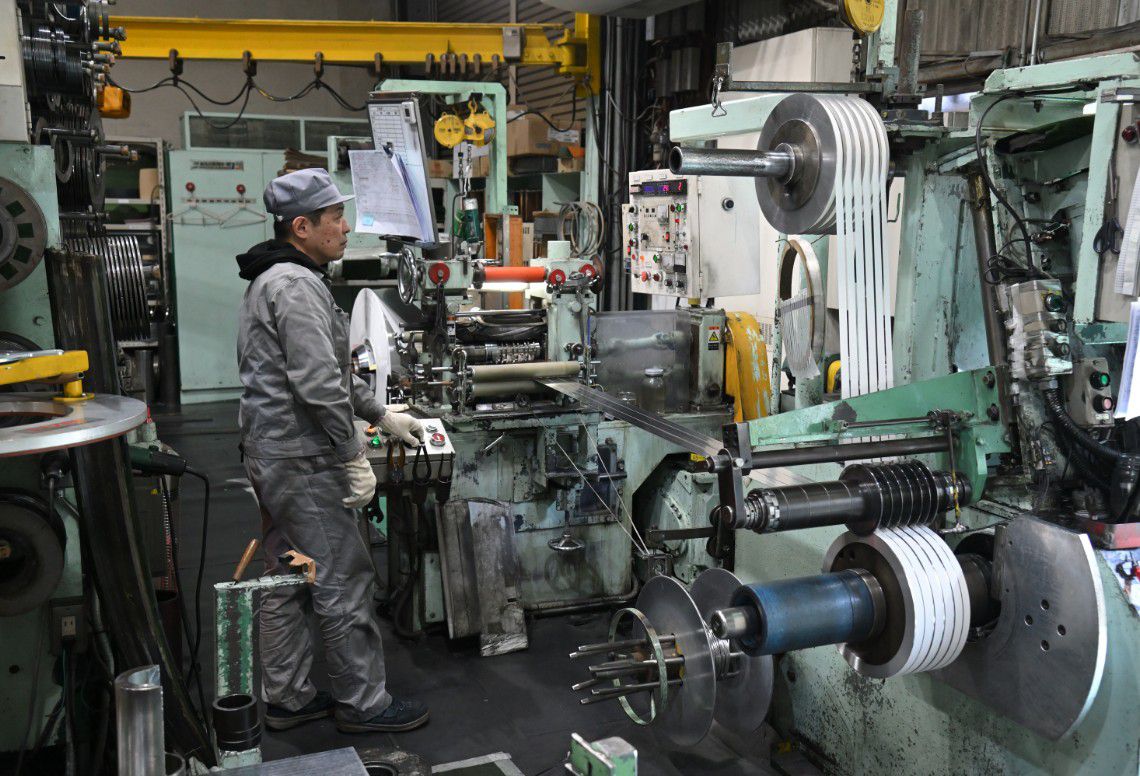

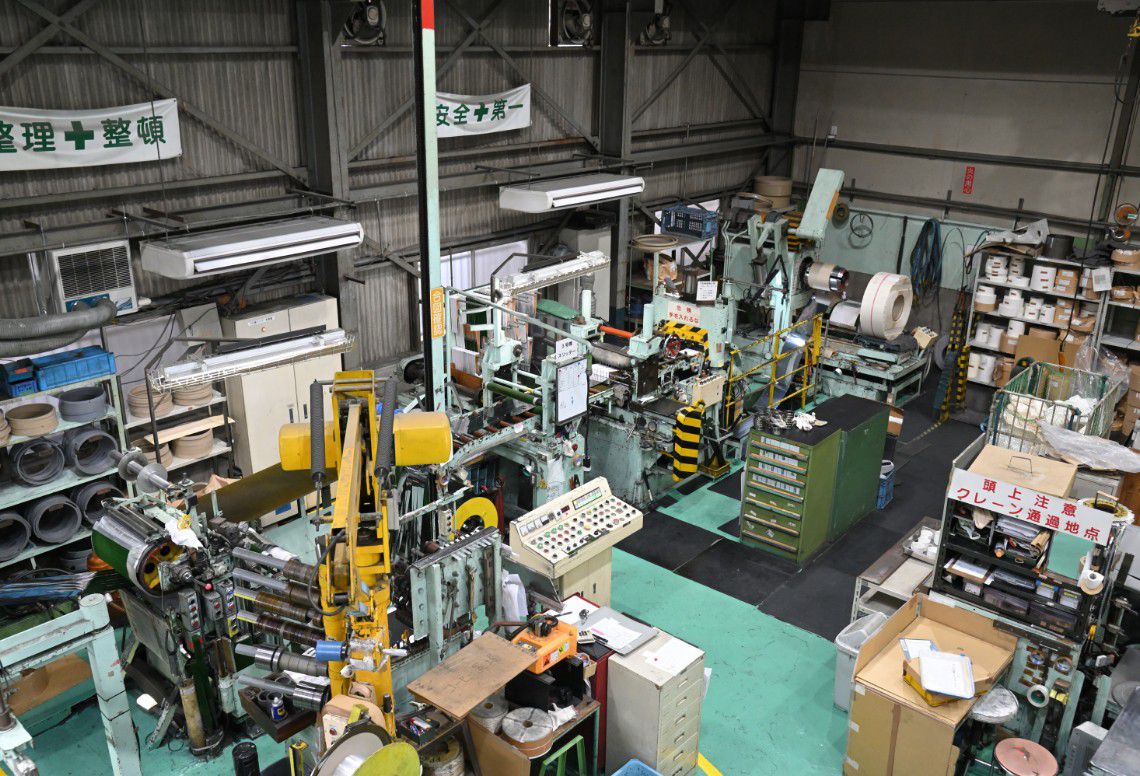

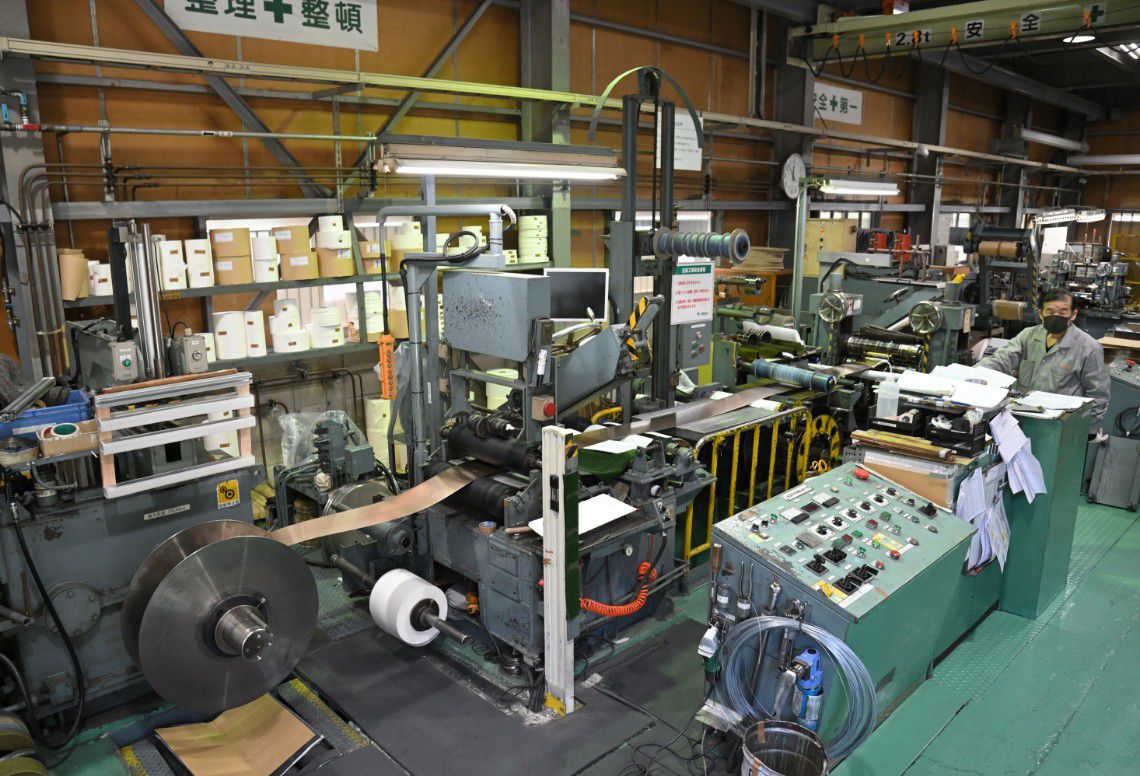

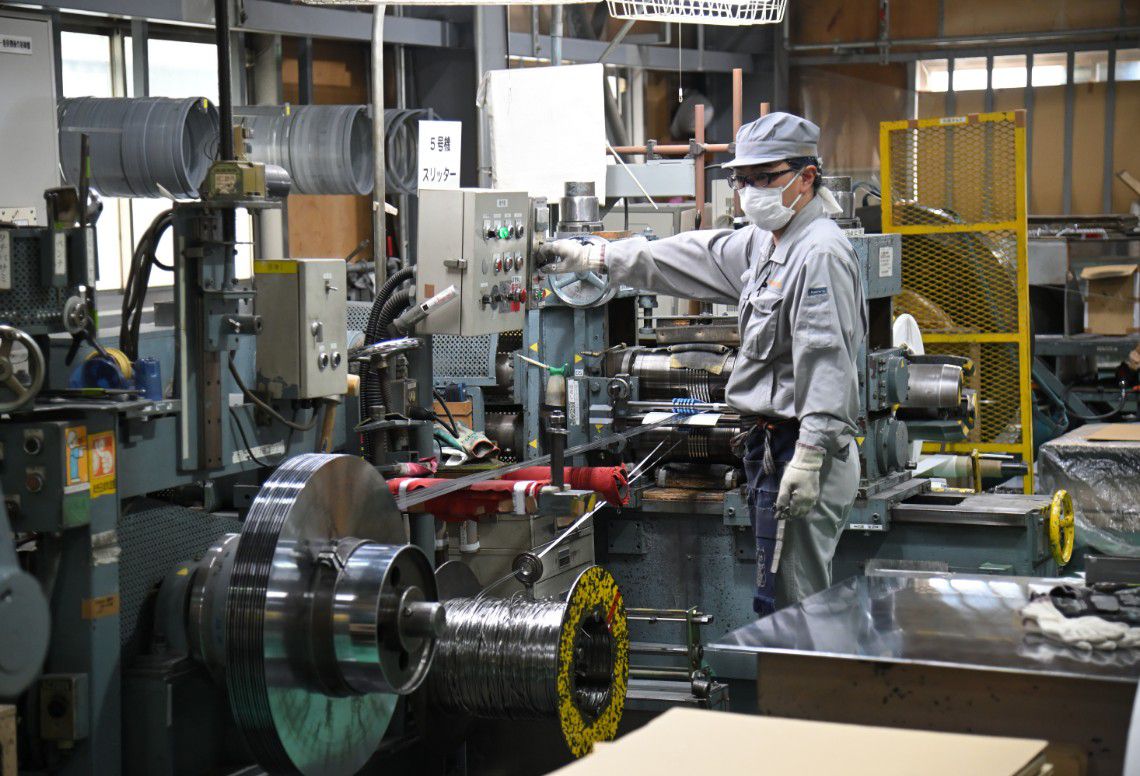

精密スリットライン
| 規格 | 1号機 | 2号機 | 3号機 | 4号機 | 5号機 | |
|---|---|---|---|---|---|---|
| 原コイル | 板厚(㎜) | 0.03～1.8 | 0.03～0.5 | 0.03～1.0 | 0.4～3.0 | 0.1～1.5 |
| 板幅(㎜) | 4～260 | 4～200 | 25～440 | 25～450 | 10～250 | |
| コイル重量(kg) | 1,200 | 1,200 | 3,000 | 3,000 | 1,000 | |
| コイル内径(㎜) | 100・150・200・250 300・400・500 |
100・150・200・250 300・400・500 |
300・400・500 | 300・400・500 | 300 | |
| コイル外径(㎜) | 1,300 | 1,140 | 1,400 | 1,100 | 1,100 | |
| リコイラー回転方向 | 上出し・下出し | 上出し・下出し | 上出し・下出し | 上出し・下出し | 上出し・下出し | |
| 製品加工 範囲 |
スリット幅(㎜) | 1.5～240 | 1.5～200 | 6.0～430 | 7.0～440 | 1.5～20 |
| コイル内径(㎜) | 100・150・200・250 300・400・500 |
150・200・250・300 専用リール(内径100) |
250・300・500 | 250・300・400・500 | 150・200・300 専用リール(内径100) |
|
| コイル最大外径(㎜) | 1,300 | 内径200の時450 内径250・300の時 最大805 |
1,400 | 1,100 | 750 | |
| アンコイラー回転方向 | 上巻き | 上巻き | 上巻き | 上巻き 下巻き(ソリ修正の時) |
上巻き | |
製品加工条数は最大24条まで可能ですが、通常は最大21条です、尚板厚によっては、最大条数が限られる場合もあります。

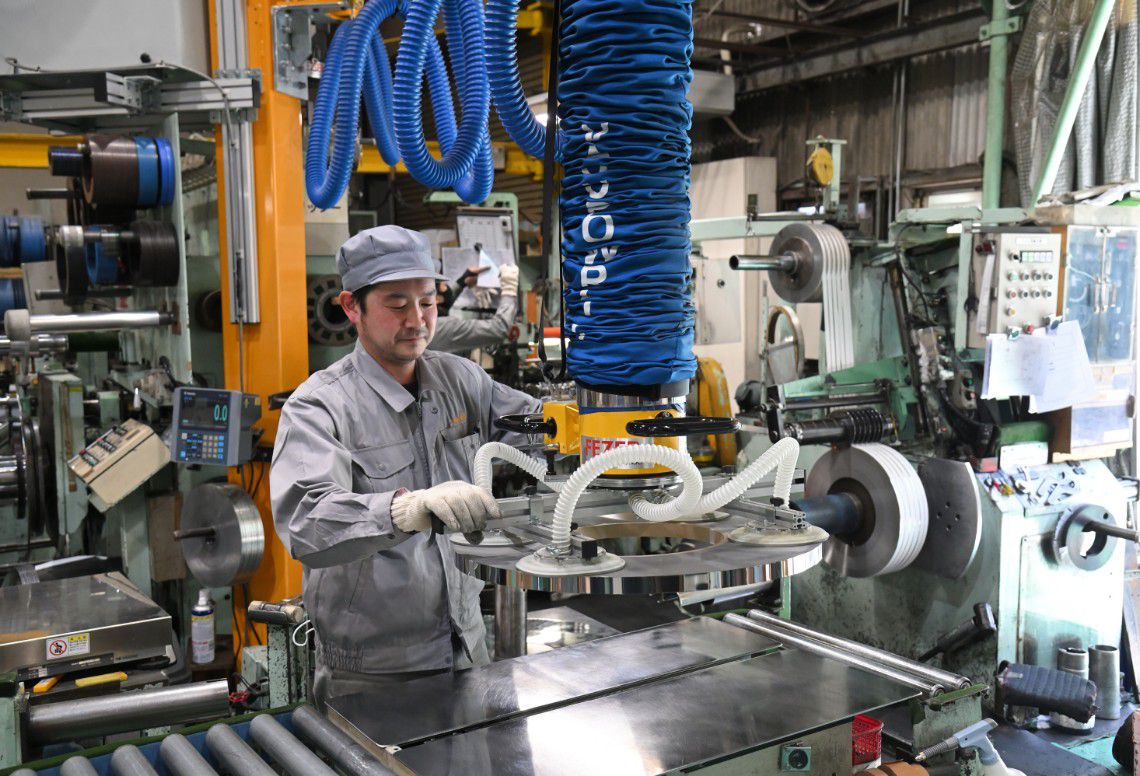

バキューム

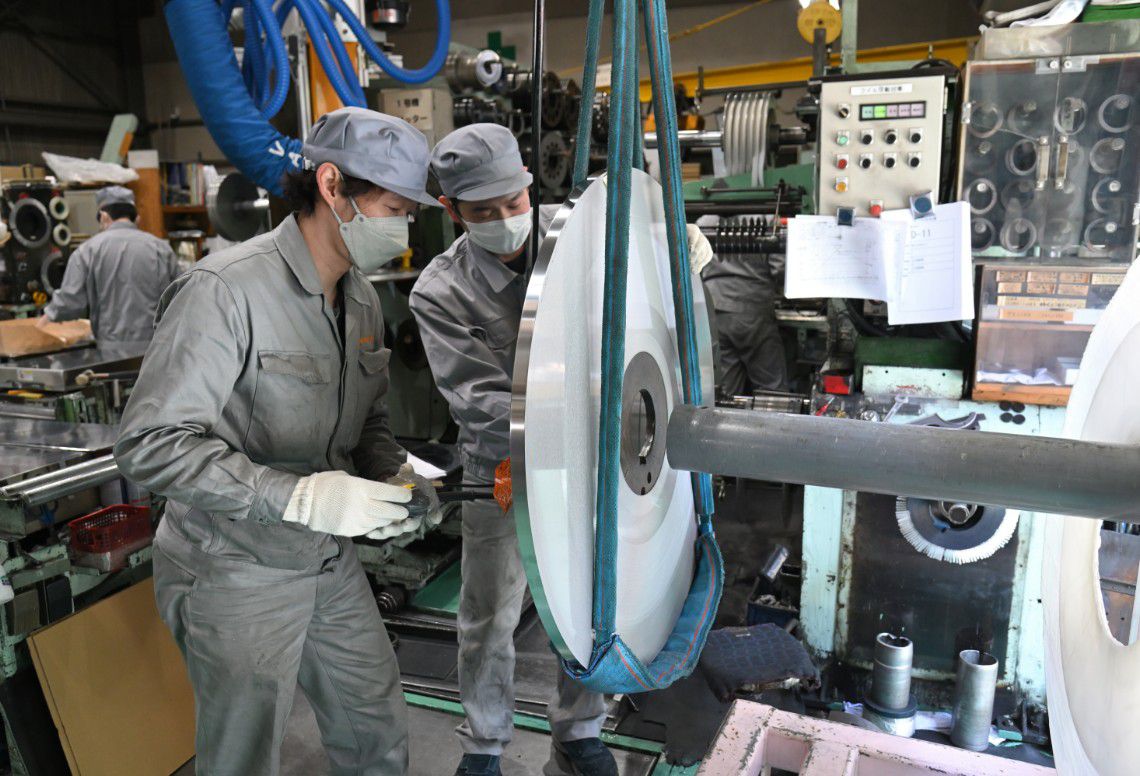

吊り具
バランサー 2台

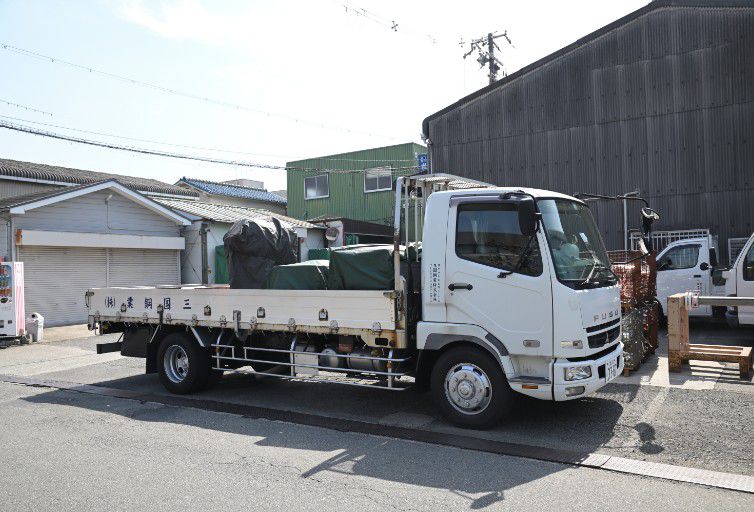

大型トラック

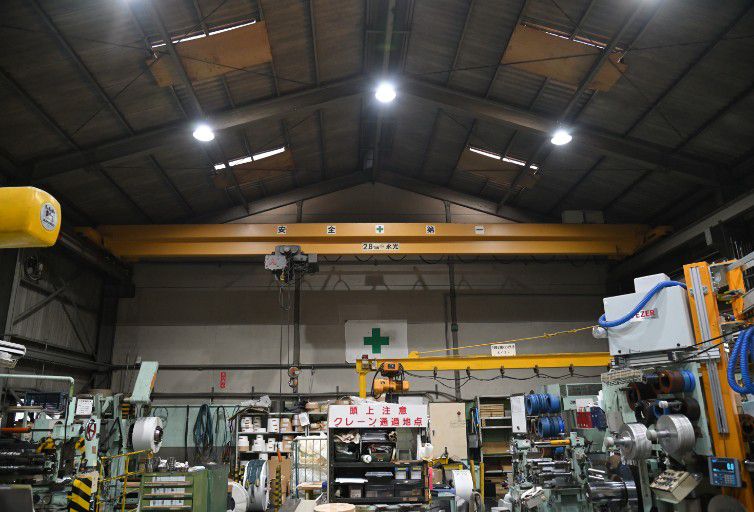

2.8t クレーン

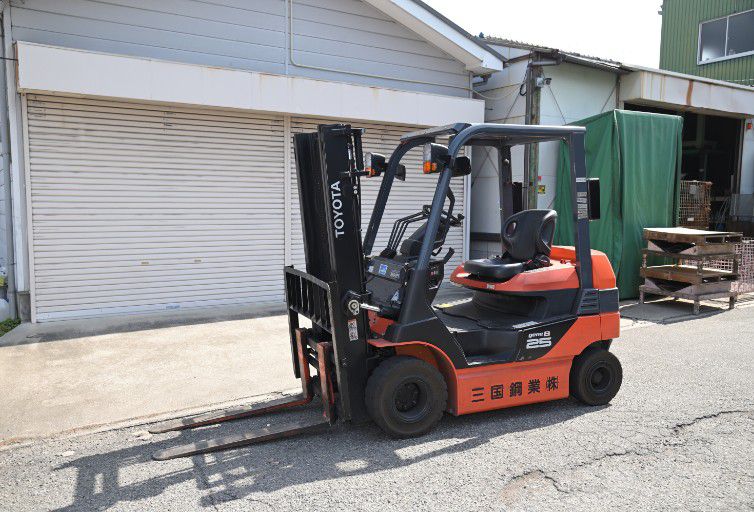

2.5t フォークリフト

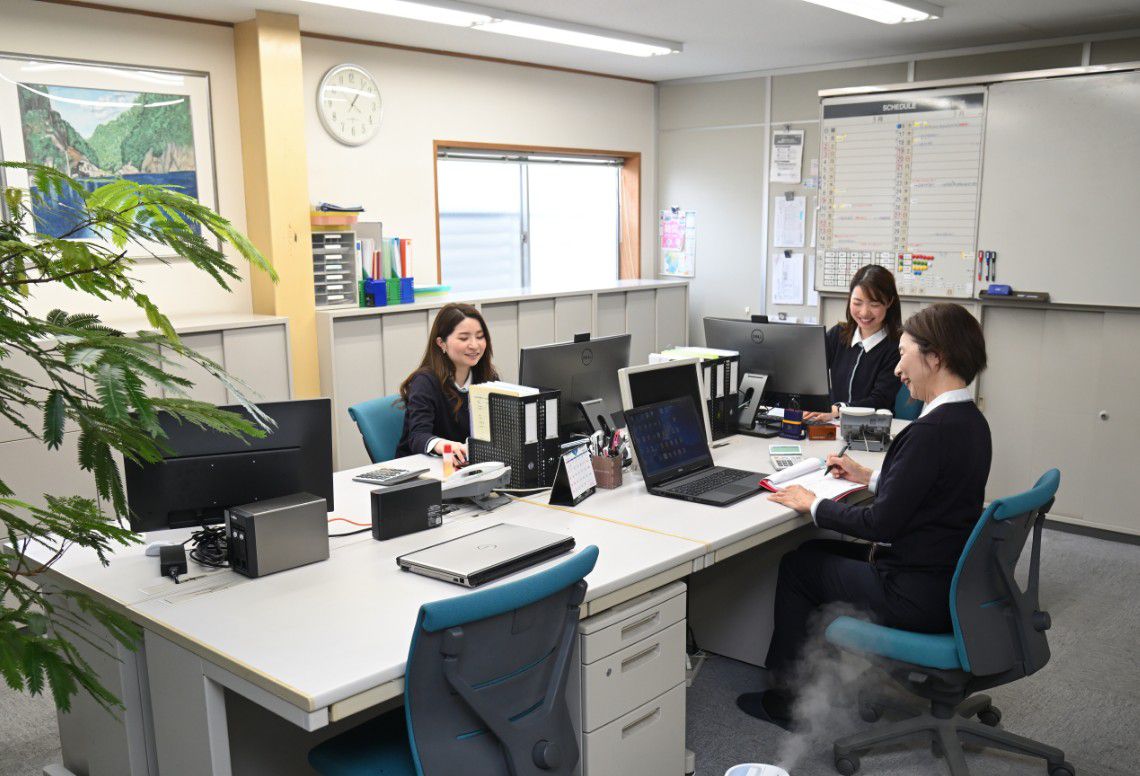

事務所

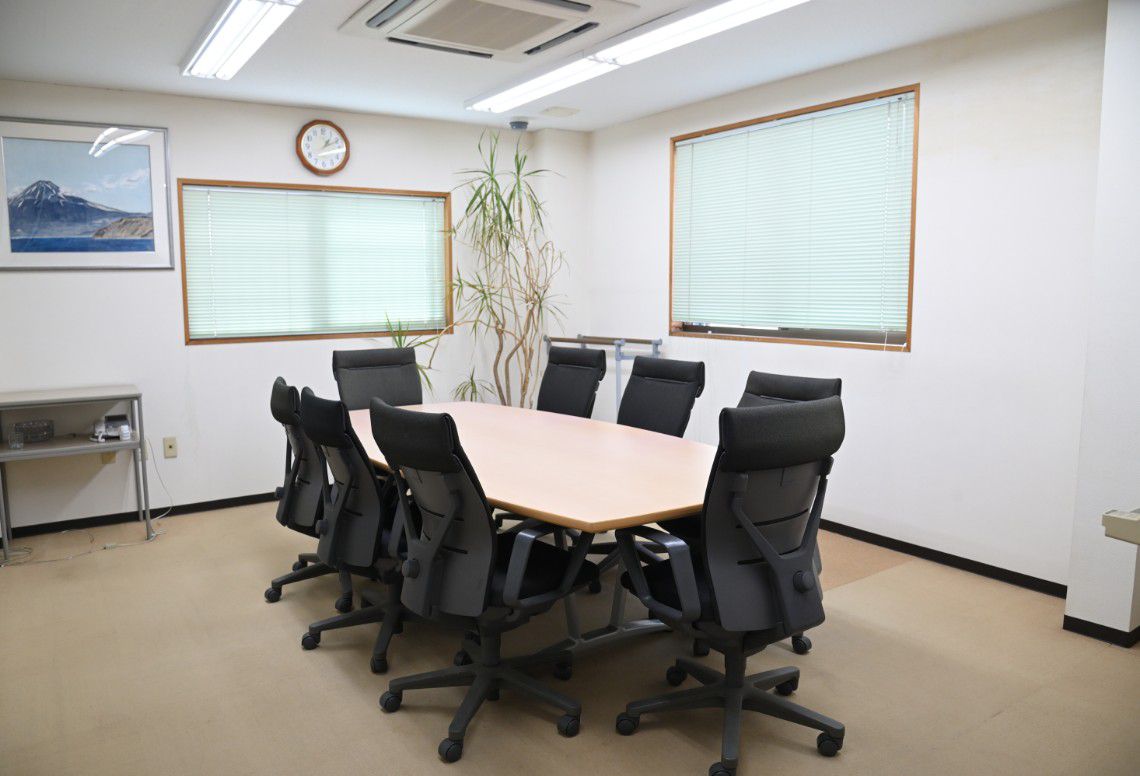

会議室
